Piattaforma Semovente Articolata Bi-Alimentata AED 14 JL – M 400 AJPN

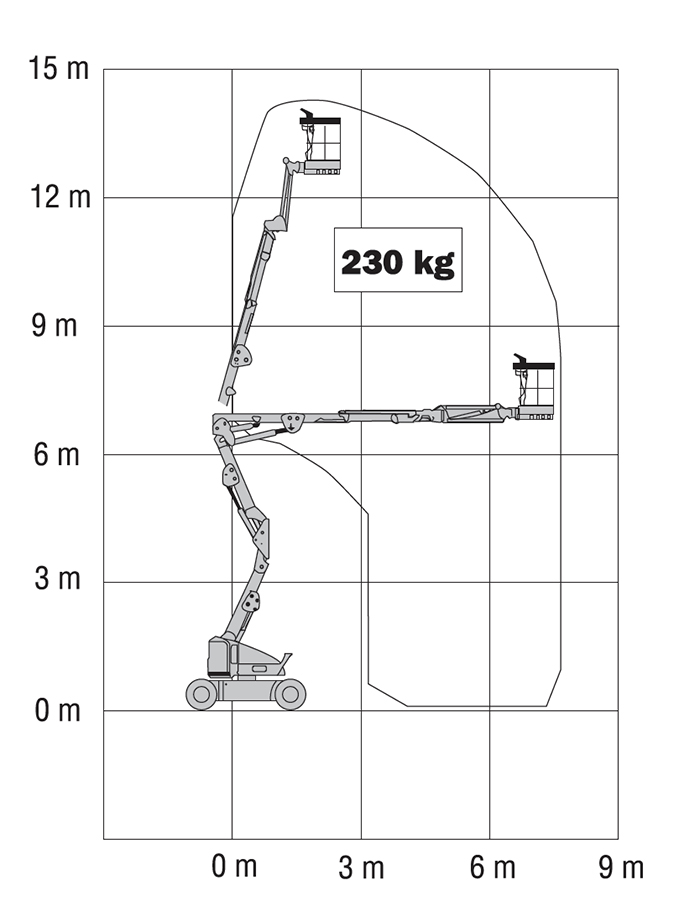

Specifiche portata
Altezza di lavoro 14.19 mt
Altezza della piattaforma 12.19 mt
Sbraccio 6.83 mt
Altezza verticale di scavalcamento 6.55 mt
Rotazione 360° non continua
Portata della piattaforma 230 kg
Rotazione della piattaforma 180° idraulico
Rotazione jib verticale 144° (+84°, -60°)

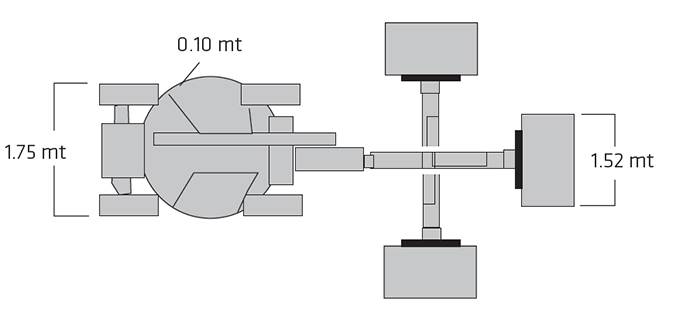

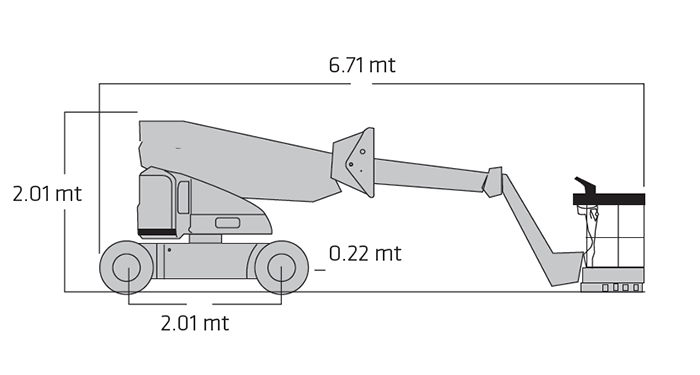

Dimensioni
Dimensioni della piattaforma 0.76 x 1.52 mt
Larghezza 1.75 mt
Ingombro di coda Zero
Altezza max chiusa 2.01 mt
Lunghezza max 6.71 mt
Passo (interasse) 2.01 mt
Altezza dal suolo 0.22 mt
Peso 6350 kg ca
Pressione esercitata al suolo 5.2 kg/ cm²
Fonte d’alimentazione
Sistema elettrico 48V CC
Batterie 8 x 6V, 370 A/hr
Motori della trasmissione Due elettrici
Serbatoio idraulico 20.0 L
Motore idraulico/pompa Perm. Magnet motor/gear pump
Set generatore – completamente automatico Kubota OC60 raffreddato ad aria 5kw
Capacità serbatoio combustibile 15.0 L
Telaio
Velocità di spostamento 5.1 km/h
Pendenza superabile 30%
Raggio di sterzata – Interno 0.61 mt
Raggio di sterzata – Esterno 3.15 mt
Misura pneumatici 240/55 – 17.5
Tipo pneumatici PIENI ANTIFORO
